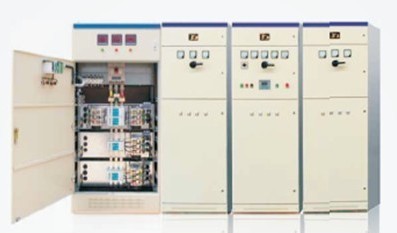

DYDZB系列低壓補償柜
- 詳細描述
- 原理及特性

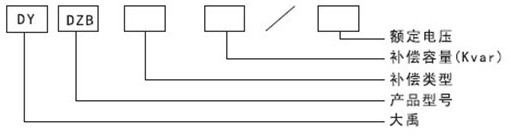

- 型號定義及選型說明
- 技術參數
- 一次方案
適用范圍
適用低壓660V及以下配電系統進行功率因數補償,也適用于異步電動機的就地功率因數補償,達到功率因數自動調整,減少無功損耗,穩定電網電壓,提高供電質量。
廣泛應用于電力、機械制造、汽車、冶金、煤礦、化工、油田、電氣化鐵路等行業。
-

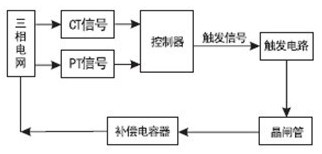

工作原理圖
工作原理及特點
DZB-J系列采用微電腦型中心控制器,自動根據功率因數高低控制電容器投切,使功率因數達到設定要求;
DZB-D系列低壓動態無功補償裝置即晶閘管投切電容器裝置,裝置采用大功率晶閘管組成的無觸點開關,將無功補償裝置與電網視為一個有機的整體,通過檢測電網和無功補償裝置的基本電物理量和零過渡過程條件,自動跟蹤、分析電網和無功補償裝置的運行狀態,根據電磁能量守恒原理,在電容器無需放電的情況下,選擇在系統零過渡過程時刻動態投切電容器組,使電網的動態電流和電壓的菲周期衰減分量接近零,從而實現零過渡過程動態無功補償,具有降低損耗,穩定負載電壓,增加變壓器帶載能力等功能,并改善供電系統的諧波電壓畸變率。是無功功率補償領域的更新?lián)Q代產品。
1.過零投切:采用晶閘管過零投切技術,實現零電壓投入、零電流切除、不會產生涌流及過電壓;
2.響應速度快:快速跟蹤系統負荷無功變化,實時動態跟蹤,響應速度≦20ms;
3.補償智能化:配置只能監控終端,可實時在線顯示電網內的所有參數,通過RS485/232通訊端口,可實現遠方遙測、遙信、遙控;
4.保護功能齊全:具備過壓、欠壓、過流、溫度、缺相等多種數字化保護功能,可做三相補償或分相補償。
-
-
技術參數
符合標準:GB/T15576-2008無功功率靜態補償裝置總技術條件
動態響應時間:小于20ms
補償容量:(kvar):50-1000Kvar,可以根據用戶要求配置
系統電壓等級:230-660V
系統頻率:50Hz
控制電源:AC220V(AC380V需訂制)
投切等級:1-15級
裝置能在1.1倍額定工作電壓下長期運行
裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
補償功率因數:≥0.9
環境溫度:-30℃—+50℃
結構形式:GGD、GCS、GCK、MNS等標準柜體任選,與低壓配電柜并盤安裝,也可按用戶實際需求設計和制作
-

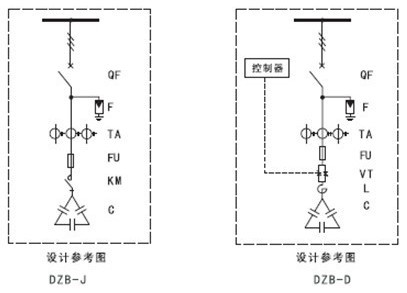

一次方案
